某公司焦炉煤气净化一开始采用HPF正压脱硫工艺，但脱硫效率低，且正压脱硫需将煤气冷却，送入脱硫塔进行脱硫、脱氰，经过脱硫后，煤气进入硫铵单元，又需对煤气进行预热，煤气经过冷却、预热存在较大的能源浪费，不利于节能降耗生产，对此该公司将正压脱硫工艺改为负压脱硫工艺，运行3年来，脱硫效率提高，节能效果显著，具有良好的经济效益和环保效益。

一 正、负压脱硫工艺对比

国内外对焦炉煤气的脱硫工艺分为正压脱硫和负压脱硫二种。

1正压脱硫工艺

从鼓风机来的约55～60℃的煤气，先进入预冷塔，用循环水冷却至30℃左右，然后进入脱硫塔。

预冷塔用冷却水自成循环系统，从塔底排出的热水经循环泵送往冷却器，用循环冷却水换热后进入预冷塔顶部喷洒用于冷却煤气，预冷循环水定期进行排污，送往机械化澄清槽，同时往循环系统中加入剩余氨水予以补充。

从预冷塔来的煤气进入脱硫塔底部与塔顶喷淋的脱硫液逆向接触，脱除H2S、HCN后由塔顶溢出去往硫铵单元。

从脱硫塔底排出的脱硫液经液封槽进入反应槽，再由脱硫液循环泵送出，一部分经过冷却器冷却后与另一部分未冷却液体混合后经预混喷嘴送入再生塔底部，同时在再生塔底部鼓入压缩空气，使脱硫液在塔内得以再生，再生后的脱硫液于塔上部经液位调节器流至脱硫塔循环喷洒使用，上浮于再生塔顶部扩大部分的硫泡沫利用液位差自流入硫泡沫槽，产生的硫泡沫用泵送至离心机离心分离，滤液返回反应槽，硫膏装袋后外销。

脱硫所用成品氨水由蒸氨每班送至脱硫反应槽加入脱硫液循环系统。

2负压脱硫工艺

电捕来的约25℃煤气进入填料脱硫塔底部，与塔顶喷洒下来的再生溶液逆向接触，吸收煤气中的H2S和HCN(同时吸收煤气中的NH3，以补充脱硫液中的碱源)。脱硫后煤气进入鼓风机单元。

脱硫塔底吸收了H2S、HCN的循环液，经脱硫液泵进入再生塔底预混喷嘴(脱硫液温度高时，部分进入板框式换热器进行冷却)，与压缩空气剧烈混合，形成微小气泡后进入再生塔底部，沿再生塔上升过程中，在催化剂作用下氧化再生。再生后的脱硫液于再生塔上部经液位调节器进入U型管后，进入脱硫塔顶分布器，循环喷淋煤气。

上浮于再生塔顶部扩大部分的硫磺泡沫利用液位差自流入硫泡沫槽，产生的硫泡沫用泵送至板框式压滤机，滤液进入放空槽后，由放空槽自吸泵送至脱硫塔底继续循环使用，硫膏装袋后外销。

脱硫所用成品氨水由蒸氨每班送至脱硫塔底，加入脱硫液循环系统。

3正、负压脱硫运行指标对比

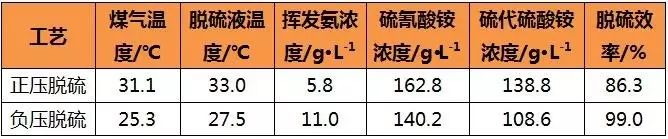

在同等煤气发生量情况下，采用红外气体分析仪(防爆型)Gasboard-3500对正负压脱硫工艺的脱硫效果进行对比监测，再综合脱硫工艺各方面运行参数，可得出正压脱硫与负压脱硫运行指标如下。

由上表可知，负压脱硫较正压脱硫，脱硫塔入口煤气温度降低了6℃，脱硫液温度降低了5.5℃，脱硫液温度的降低，有利于挥发氨(游离氨)浓度的提高，挥发氨浓度提高了5.2g/L;副盐浓度由300g/L以上降低至250g/L以下，降低了52.8g/L，副盐浓度的降低有利于脱硫效率的提高，脱硫效率由86.3%提高至99.0%，提高了12.7%。

二 正、负脱硫工艺特点对比

1温度变化

正压脱硫位于鼓风机后，进入脱硫工段的煤气温度约55～60℃，而脱硫反应适宜温度为25～35℃左右，脱硫工段后为硫铵工段，而硫铵工段适宜吸收反应温度为50～55℃，因此煤气经正压脱硫进入硫铵工段需对煤气现冷却再加热，存在较大的能源浪费。

负压脱硫位于电捕后，鼓风机前，进入脱硫工段的煤气约25℃，满足脱硫吸收、再生要求，而经过风机后的煤气直接进入硫铵工段，避免了对煤气冷却和预热，温度变化梯度更加合理，节约了冷能和热能，降低了系统能耗。

2游离氨浓度

HPF法脱硫是以氨为碱源的湿法氧化脱硫，吸收过程为化学反应，即通过吸收煤气中的氨(或外加氨水)，增加氨的浓度提高对硫化氢、氰化氢等物质吸收效率，脱硫液中游离氨的浓度越高越有利于脱硫反应。

正压脱硫经过预冷后煤气温度一般在30℃左右，负压脱硫煤气温度为25℃左右，其脱硫液温度较正压降低5℃左右，脱硫液温度低有利于氨的吸收、溶解，同时避免了正压条件下预冷喷洒液的直接接触吸收煤气中的氨。因此，负压脱硫工艺有效提高了游离氨(挥发氨)浓度，游离氨浓度由正压脱硫的4～6g/L提高至负压脱硫的10～12g/L，达到较高的吸收效率，进而提高了脱硫效率。
